MGW-6500电液伺服静载锚固试验机项目/指标/型号 MGW-6500
*大试验力 6500KN
准确度等级 1级
示值相对误差 ±1%
有效测量范围 1%-*F·S（全量程不分档）
变形示值相对误差 ±1%
变形测量分辨力 0.001mm
位移控制范围 0-200 mm
力、变形、位移保持控制范围 2%-*F·S
保持时间 ≥24h
活塞行程 200 mm
拉伸间距 ≥3400mm
检测范围 1～24孔锚具静载性能
主机外形尺寸 3300 mm×800 mm×1000 mm
油源柜尺寸 1100 mm×800 mm×900 mm
整机功率 4.0kW（油泵电机3.0kW,移动油源电机0.55 kW）
油源柜重量 300 kg
主机重量 约4800 kg

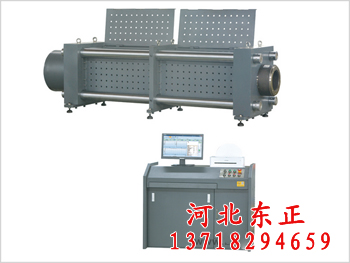

MGW-6500电液伺服静载锚固试验机产品简介
MGW-6500型微机电液伺服静载锚固试验机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、主油源（液压动力源）、移动油源（预紧油源）、防护箱四部分组成，*大试验力6500kN，试验机准确度等级优于1级。
MGW-6500型微机电液伺服静载锚固试验机用于锚具夹具连接器静载锚固性能试验，混凝土结构和构件用预应力钢绞线锚具、夹具和连接器，预应力钢结构钢绞线锚具、夹具和连接器，拉索锚具、夹具和连接器，碳纤维预应力筋、预应力筋锚具、夹具和连接器的静载锚固性能测试及研究。可以实现等速率加荷、等速率变形等闭环控制，可以实现锚具连接器效率系数ηa、夹具效率系数ηg、达到实测极限拉力时组装件受力长度的总应变εapu试件技术指标的自动求取。
该试验机及配件符合以下标准要求：
GB/T14370-《预应力筋用锚具、夹具和连接器》
GB/T5224-2014《预应力混凝土用钢绞线》
JT/T329-2010《公路桥梁预应力钢绞线用锚具、夹具和连接器》
JGJ85-2010《预应力筋用锚具、夹具和连接器应用技术规程》
TB/T3193《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》ISO6934-4预应力混凝土用钢第四部分：钢绞线
