水泥胶砂试模详细参数



详细介绍:

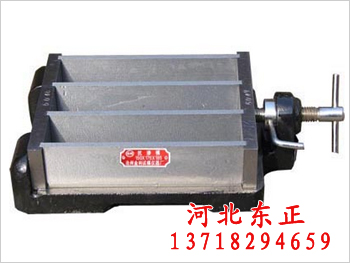

40×40×160mm水泥胶砂试模是国家标准"水泥胶砂强度检验方法(ISO法) GB/T17671-1999"中规定的统一设备。 40×40×160水泥胶砂强度试模适用于成型水泥胶砂强度试体时使用的试模。
水泥胶砂试模为40×40×160毫米可拆卸的三联试模。由隔板、端板、底座、紧固装置以及定位销组成。
40×40×160水泥胶砂强度试模技术要求:
●试模模腔的基本尺寸:40×40×160mm
●底座外型尺寸:245×165×60毫米。
●试模隔板及端板的材料均采用45号钢,底座采用HT20-40灰口铸铁。
●试模净重:6 ̄6.5公斤。
●试模组件安装紧固后,隔板与端板的内壁各接触面应相互垂直,两*大对角线O1O1及O2O2的长度差不大于0.3毫米。
●隔板与端板的上平面应平齐,工作面的光洁度为△7,其他为△6。
●每副试模应在隔板、端板上编号。
●紧固装置应灵活。在紧固时隔板不应左右倾斜,其*大翘起量不大于0.1毫米;放松紧固螺旋时,四块隔板应能方便地从端板槽中取出或装入。
●试模底座应光滑,整洁无粗糙不平现象,上平面光洁度为△6,下平面光洁度为△4。底座非加工面经涂漆处理无流痕。
