WG-3型单杠杆高压固结仪(三联)详细参数

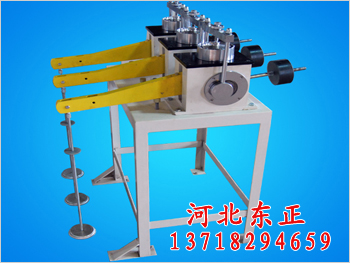

 WG-3型单杠杆高压固结仪(三联)

WG-3型高压三联固结仪(刀口式 轴承式)
一、产品简介:
WG-3型单杠杆三联高压固结仪用于土壤的压缩试验,检测土壤的压力与变形的关系、变形和时间的关系,以便计算土的单位沉降量、压缩指数、回弹指数、压缩模量以及固结系数等。
二、产品参数:
1.试样面积:  30cm2 50cm2   杠 杆 比:  1:12、1:20、1:24
2.加荷形式:  砝码
3.最高压力: (30 cm2)4000kpa 1600kpa 800kpa 400kpa
                   (50 cm2)2000kpa  800kpa  400kpa  200kpa
4.压力范围:  12.5kpa-4000kp
5.载荷压力:12.5Kpa-4000Kpa/30cm2  12.5Kpa-2000Kpa/50cm2
6.载荷臂:20:1,24:1
7.固结容器:1Xbeam,2Xbeams,3Xbeams
8.试样面积:30CM2,50CM2
三、仪器结构:钢结构
四、使用说明:
1.将仪器放置平稳,并使杠杆位于升降支架之间,使之不产生摩擦。
2.按土工实验规程制备土样,装入护环后放入容器中透水石上,然后上端放上透水石、传压板及钢珠,置于压框正中,安装百分表。将手轮
顺时针方向旋转,使升降杆上升到顶点,再逆时针方向旋转1-2转,然后使用加压头对准钢珠,调整拉杆下端螺帽,使框架向上时容器部分能自
由取放,即可按土工操作规程先施加1KPa的预压荷重(30c㎡样时,挂小的重量25.5g)。使指针读数为零。以后按规程逐级加荷(加荷前卸下预载荷砝码)。
3.在加荷以后经常观看杠杆下沉情况或根据需要可逆时针方向旋转手轮,调节升降杆保持杠杆平衡(在下一级加荷前可适量调高,以缩小杠杆
倾斜角度)此时一般不要顺时针方向旋转手轮,以防产生间隙震动土样。
维护与保养:
1.每次使用后,应将仪器全部擦拭干净,如估计有较长时间不用,应在金属表面涂以薄层油脂,以防生锈。
2.砝码盘以作为一级载荷,故仪器开始调水平,请不要挂上。
