GDJ-5型混凝土轨枕螺纹道钉硫磺锚固强度检测器 混凝土道钉硫磺锚固拉拔仪混凝土轨枕螺纹道钉硫磺锚固强度试验仪 。
使用说明书
一、硫磺锚固铁路道钉强度检测器简介：
我国铁路采用的混凝土枕轨硫磺锚固螺纹道钉具有强度高、使用可靠、成本低、施工方便和易于维修的特点。须保证硫磺锚固的良好质量才能达到满意的使用效果。本检测仪为现场检验混凝土轨枕硫磺锚固质量的检测实验设备。适用于新线工程、轨排基地、线路大修、维修中已锚好道钉的单枕的检测和施工质量验收，管理单位以及有关实验室使用。用来监督检验硫磺锚固的质量。本产品结构简单、重量轻、使用方便，不仅能对单根轨枕锚固好的螺旋道钉进行锚固强度检验，也能对铺设在线路上的轨枕螺旋道钉进行锚固强度检验。它还有多种功能，如锚固材料（硫磺锚固剂或其它）的强度检验：锚栓、地脚螺栓以及隧道锚杆等锚固件的锚固强度检验。检验结果满意，达到一机多用的效果。本产品已通过院级鉴定。
硫磺锚固强度检测器主要用途：
1、在混凝土轨枕上直接对硫磺锚固道钉进行抗拔力的检测，以监督硫磺锚固的施工质量。
2、硫磺锚固剂抗压强度的检验，以检验锚固剂的产品质量。
二、螺纹道钉抗拔力的检测方法：
道钉抗拔力的检测是在已经锚好的轨枕上进行。

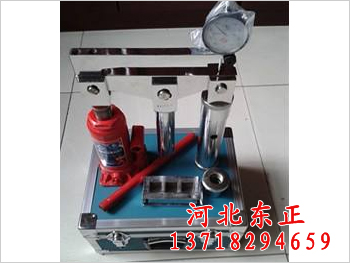

（一）铁路道钉拉拔仪安装检测器：(见图一)
1、将拉杆连同横梁一起拧到待检的道钉上；
2、将立柱放置轨枕肩上并与调整螺母连接；
2、将加压泵放置在轨枕平台上，旋动调整螺母或俺加压泵加压手柄使加压泵顶端与仪器主机横梁接触(此时尚不受力)，并使横梁保持基本水平。
3、将仪表安装在仪器的测力梁顶部，即可以使用。
（二）检测抗拔力：
1、转动百分表，使指针指零；
2、按压千斤顶手把，使道钉受力；
3、由百分表度数，按下式计算道钉抗拔力F值；
F=9.8（K·A）
式中：F－ －道钉抗拔力KN（千牛）
A－ －百分表度数（以0.01mm计）
K－ －标定系数（见注）
本检测器*大测力可达77.6KN（8tf），超负荷检测使用将会损坏检测器。按规定抗拔力达58.8KN（6tf），即说明锚固强度已经合格。
三、锚固剂抗压强度的检测方法（详见说明书）
