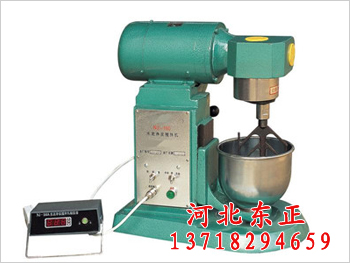

【产品名称】NJ-160型水泥净浆搅拌机
【简介】
水泥净浆搅拌机是贯彻GB1346-89所规定的专用设备之一，是按GB3350.8-89主要技术参数制造的新型双转双速水泥净浆搅拌机。将按标准规定的水泥和水混合后搅拌成均匀的试验用净浆，供测定水泥标准稠度、凝结时间及制作安定性试块之用，是水泥厂、建筑施工单位、有关专业院校及科研单位水泥试验室必备的，不可缺少的设备之一。
【主要技术指标】：
1、搅拌叶公转慢速 ： 62±5r/min
2、搅拌叶公转快速 ： 125±10r/min
3、搅拌叶自转慢速 ： 140±5r/min
4、搅拌叶自转块速 ： 258±10r/min
5、电机功率： 快速：370 W、慢速：170W
【主要结构及工作原理】
1、结构：主要有双速电机、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。
2、工作原理
【起吊与安装】
1、本机不设起吊装置，人工搬运即可。
2、本机安装只需将主机放在平整的水泥平台上，并在底面垫上一层厚5~8mm橡胶板。
3、电源及*接地本机器出厂带2m长电源进线及四芯插座一只。须确保相线和零线无误才能通电。出厂时电器绝缘已经达标，为了保证用电*，请将机身*接地标志点用不小于1㎜2截面的多股塑料铜芯线可靠接地。
水泥净浆搅拌机结构及工作原理
结构：主要有双速电机、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。
工作原理：双速电动机(1)通过联轴器(2)将动力传给传动箱(10)内的蜗杆(3)再经蜗轮(6)及一对齿轮(7)和(9)传给主轴(8)并减速。主轴带动偏心座(12)同步旋转，使固定在偏心座(12)上的搅拌叶(16)进行公转。同时搅拌叶通过搅拌叶轴(14)上端的行星齿轮(13)围绕固定的内齿轮(11)完成自转运动。双速电机经时间程控器控制自动完成一次慢—停—快转的规定工作程序。搅拌锅(17)与滑板(18)用偏心槽旋转锁紧。
