沥青软化点测定仪目的与适用范围
本方法适用于测定道路石油沥青、煤沥青的软化点，也适用于测定液体石油沥青经蒸馏或乳化沥青破乳蒸发后残留物的软化点。
一、仪具与材料

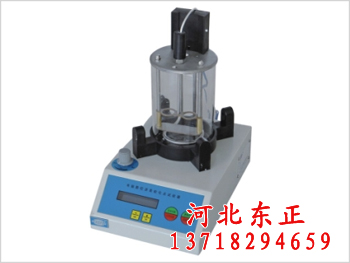

1、软化点试验仪：由下列部件组成
2、钢球：直径9.53mm，质量3.5g±0.05g
3、试样环：黄铜或不锈钢等制成。
4、金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直么，中间有一圆孔，用以插放温度计。中层板板上有两个孔，各放金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处可由水高标记。环下面距下层板为25.4mm，而下底板据烧杯不少于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。
5、耐热玻璃烧杯，容量800ml～1000ml，直么不小于86mm，高不小于120mm。
6、温度计：0度～80度，分度为0.5度。
7、环夹：由薄钢条制成，用以夹持金属环，以便刮平表面。
8、装有温度调节器的电炉或其它加热炉具（液仳石油气、天然气等）。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。
9、试样底板：金属板（表面粗糙度应达Ra0.8um）或玻璃板。
10、恒温水槽：控温的准确度为0.5度
11、平直刮刀
12、甘油滑石粉隔离剂（甘油怀滑石粉的比例为质量比2：1）
13、新煮沸过的蒸馏水。
14、其它：石棉网。
