HY-60型电工套管塑料管材冲击试验机
一、电工套管塑料管材冲击试验机前言：
电工套管塑料管材冲击试验机适用于多种塑料管，塑料波纹管的冲击试验，确定管材破坏所需冲压能量值，从而确定其冲压强度，符合GB/T14823.2《电气安装用导管 特殊要求—刚性绝缘材料平导管》及JG3050《建筑用绝缘电工套管及配件》及ZBG33008《聚氯乙烯塑料波纹电线管》等要求。
本试验机结构简单，操作方便，性能可靠，因此应用愈来愈广泛。
二、塑料管材冲击试验机参数：
1、*大冲击能量：6J
2、*大冲击高度：300mm±1mm
3、重锤质量：1KG 2KG
4、间隔钢块端部：平齐
5、曲率半径：R300mm
6、工作台类型：平板型货120°V型
7、外形尺寸：长X宽X高 350mmx150mmx800mm
8、重量：25kg
三、塑料管材冲击试验机结构说明：

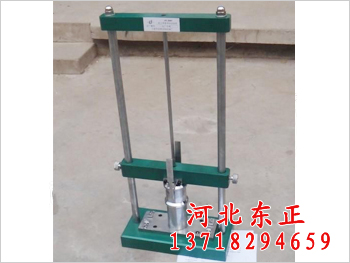

本试验机由底座、立柱、导杆、锤和挂钩等组成。
四、电工套管塑料管材冲击试验机操作：
1、将试验机放置平稳，底座下面垫上胶版。
2、将试验机擦拭干净，立柱及导杆上注入稀油。
3、松开禁锢螺钉，提起导杆，将锤放在挂钩上，再将间隔钢块放在导杆底部。
4、将试样放在垫板上，并将间隔钢块的球面部分与试样*高点接触。
5、导杆为圆形，自下而上有四条刻度线，所代表的高度分别为0、100、200、300mm。
将0刻度线与间隔钢块上部平齐后，拧紧紧固螺钉。
6、松开止动螺钉，移动横梁，使锤底部与所需高度的刻度线齐平，然后拧紧止动螺钉。
7、同时按动两只挂钩，使锤落下，通过间隔钢块冲击试样。
8、提起间隔钢块，取下试样，观察有无裂痕或破损。
9、实验完毕，应将锤、垫板、间隔钢块等部位擦拭干净，放置干燥处保存，切勿在无试样的情况下进行冲击。
